+ | # Aquecimento solar |
+ | |
+ | ## Trabalho Realizado por: |
+ | |
+ | Diogo Guerreiro, João Coutinho. |
+ | |
+ | |
+ | ## Introdução |
+ | |
+ | Um sistema de aquecimento solar, geralmente designado por coletor solar, |
+ | transfere energia térmica, através da absorção da radiação solar |
+ | aumentada pelo efeito de estufa, para um fluido, seja ar ou uma mistura |
+ | de água e anticongelante, de forma a aumentar a sua temperatura. |
+ | |
+ | |
+ | ## Aplicações |
+ | |
+ | Os sistemas de aquecimento solar têm várias aplicações, quer a nível doméstico |
+ | como a nível industrial. Ao nível industrial, os sistemas de aquecimento solar |
+ | podem ser utilizados em indústrias que requerem energia sob a forma de calor |
+ | numa gama de temperaturas média e média-alta, entre 80º C e 250º C, mais |
+ | concretamente nas indústrias alimentar, têxtil, pasta e papel e química. |
+ | |
+ | Os processos que se adequam ao consumo de energia térmica solar podem-se |
+ | identificar como: |
+ | |
+ | - Aquecimento de banhos para líquidos para lavagem, tinturaria ou |
+ | processos químicos. |
+ | - Aquecimento de ar para processos de secagem. |
+ | - Geração de vapor de baixa pressão. |
+ | |
+ | |
+ | ## Coletores de placa plana |
+ | |
+ | Os coletores de placa plana são os tipos de colectores solares mais |
+ | comuns e o seu princípio de funcionamento é relativamente simples e, |
+ | tendo uma superfície plana escura que absorve a energia térmica por |
+ | radiação por via da incidência dos raios solar. |
+ | |
+ | A superfície de um coletor solar de placa plana é normalmente |
+ | constituída por uma placa de cobre ou alumínio, escurecidos |
+ | quimicamente, de forma a absorver o máximo de energia solar. A energia |
+ | absorvida por esta placa é depois transferida através de condução |
+ | térmica para um fluido de transporte, que circula em tubos de cobre que |
+ | percorrem toda a placa, de modo a garantirem uma área de transferência |
+ | de calor maior. |
+ | |
+ | A base da estrutura que sustenta o sistema é feita de uma material |
+ | isolante que permite minorar as possíveis perdas de energias. O topo da |
+ | estrutura, que vai cobrir a placa é composto de plástico ou vidro |
+ | translúcido, de forma a proteger a placa e a permitir a entrada dos |
+ | raios solares. Entre a placa e a superfície translúcida existe ar, que |
+ | forma um isolamento e reduz as perdas de calor para o exterior [^1]. |
+ | |
+ |  |
+ | |
+ | _Figura 1 - Coletor Placa Plana._ |
+ | |
+ | |
+ | ## Coletores com concentrador parabólico |
+ | |
+ | Os coletores solares com concentrador parabólico (CPC) apresentam uma |
+ | curvatura côncava, designada de concentrador, que permite focar todos os |
+ | raios solares incidentes, independentemente do local onde incidem, no |
+ | tubo onde circula o fluido. Desta forma atinge-se uma temperatura maior |
+ | que nos coletores de placa plana. |
+ | |
+ | Os CPC apresentam superfícies de elevados comprimentos que refletem os |
+ | raios solares para um tubo central, onde circula o fluido, para o qual é |
+ | transferida a energia absorvida pela radiação solar reflectida. Este |
+ | tubo é composto por uma superfície exterior transparente que permite a |
+ | entrada dos raios solares e minimiza a dissipação da energia ali |
+ | concentrada. A parte interna do tubo é composta por um material de cor |
+ | escura e com grande capacidade de absorção. |
+ | |
+ | O concentrador nos CPC permite que a energia solar recebida no tubo |
+ | aumente por metro quadrado, o que, juntamente com a menor área de |
+ | absorção comparativamente a outros tipos de coletores, resulta numa |
+ | maior eficiência, sendo possível atingir temperaturas de aquecimento de |
+ | cerca 200ºC. |
+ | |
+ | Devido ao fato do coletor não ser plano, o ângulo de incidência torna-se |
+ | mais relevante que nos coletores de placas planas, o que torna este tipo |
+ | de equipamentos limitados em determinadas condições, tal como dias |
+ | nublados [^2]. |
+ | |
+ |  |
+ | |
+ | _Figura 2 - Funcionamento Coletor Concentrador Parabólico._ |
+ | |
+ |  |
+ | |
+ | _Figura 3 - Coletor Concentrador Parabólico._ |
+ | |
+ | |
+ | ## Coletores a Tubos de Vácuo |
+ | |
+ | Os coletores de tubos a vácuo (CTV) são constituídos por um sistema de |
+ | tubos dentro dos quais existe vácuo, que é o melhor isolante conhecido, |
+ | de modo a reduzir as perdas térmicas e atingir uma maior temperatura de |
+ | aquecimento. |
+ | |
+ | O vácuo no interior dos tubos funciona como uma camada isolante, |
+ | minimizando a transferência de calor para o exterior por mecanismos de |
+ | conveção e condução, o que resulta numa maior temperatura de operação. O |
+ | isolamento é assim mais eficaz que aquele apresentado nos outros tipos |
+ | de coletores, particularmente em climas mais frios. Em situações com |
+ | climas mais quentes, a sua utilização pode ser também vantajosa, quando |
+ | são requeridas maiores temperaturas de operação, como no caso de |
+ | processos industriais. |
+ | |
+ | A existência de vácuo, que pode durar 25 anos ou mais, também leva a uma |
+ | maior durabilidade dos componentes, especificamente, a camada refletora |
+ | que se encontra dentro dos tubos e que não se irá degradar enquanto |
+ | existir vácuo dentro dos tubos. |
+ | |
+ | O aquecimento da água nos CTV pode ser realizado por via direta ou |
+ | indireta. |
+ | |
+ | No aquecimento por via direta, a água a aquecer circula diretamente num |
+ | tubo no interior do tubo a vácuo, existindo desta forma um aquecimento |
+ | direto da água. O funcionamento deste tipo de coletores é semelhante aos |
+ | coletores planos com a exceção da existência de vácuo no interior dos |
+ | tubos. |
+ | |
+ | No aquecimento por via indireta, existe um tubo metálico, _heatpipe_, no |
+ | interior dos tubos de vácuo ligado a uma placa absorvedora e dentro do |
+ | qual circula uma mistura de água e anticongelante. Esta mistura |
+ | é aquecida até ao ponto de mudança de fase sendo o vapor formado |
+ | condensado num permutador de calor no topo dos tubos, onde o calor |
+ | latente de evaporação é usado para aquecer a água. Este conjunto dos |
+ | tubos e condensador encontra-se isolado de forma a reduzir as perdas |
+ | energéticas [^6], [^7], [^8], [^9]. |
+ | |
+ |  |
+ | |

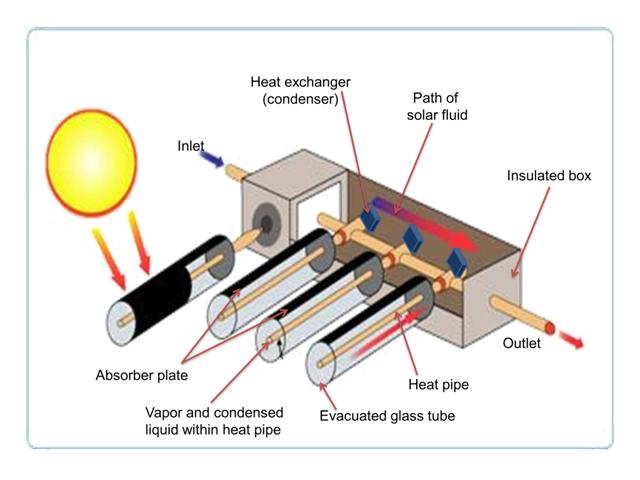

+ | _Figura 4 - Funcionamento com heatpipe._ |
+ | |
+ |  |
+ | |
+ | _Figura 5 - Funcionamento com escoamento direto._ |
+ | |
+ |  |
+ | |

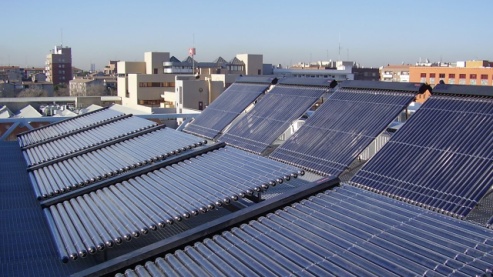

+ | _Figura 6 - Coletores a Tubos de Vácuo._ |
+ | |
+ | |
+ | ## Coletores a ar |
+ | |
+ | Os coletores a ar, de forma semelhante aos coletores planos, aquecem |
+ | diretamente o ar por via da exposição direta à radiação solar. Estes são |
+ | geralmente constituídos por um material que absorve a radiação solar e |
+ | transfere essa energia térmica por condução e para o ar que circula no |
+ | interior do coletor. |
+ | |
+ | Esse ar aquecido pode ser utilizado para aquecimento de divisões ou para |
+ | fins processuais, como para processos de secagem, recorrendo-se ao uso |
+ | de ventoinhas para a sua distribuição. |
+ | |
+ | Estes coletores podem-se dividir em vários tipos, de acordo com o tipo |
+ | de escoamento, natural ou forçado e a presença de cobertura na |
+ | superfície exterior. |
+ | |
+ | No escoamento forçado sem cobertura, o ar ambiente exterior entra na |
+ | placa absorvedora perfurada onde é aquecido no seu interior e |
+ | distribuído por via de uma ventoinha. |
+ | |
+ | No escoamento natural com cobertura, o ar ambiente interior é |
+ | recirculado através do espaço entre a cobertura e a placa absorvedora |
+ | onde é aquecido. A circulação destas correntes de ar frio e quente é |
+ | devida a uma diferença de densidade do ar, função da sua temperatura. |
+ | |
+ | Além do aquecimento do ar ambiente e aquecimento processual, os |
+ | coletores a ar podem também ser usados no arrefecimento ambiente |
+ | noturno, onde o ar ambiente interior quente é recirculado através do |
+ | coletor e transfere energia para o exterior via radiação térmica, |
+ | promovendo o seu arrefecimento [^10]. |
+ | |
+ |  |
+ | |

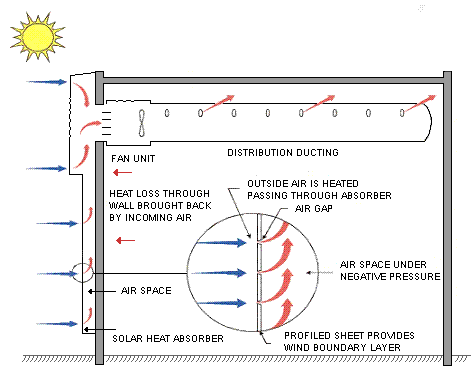

+ | _Figura 7 - Escoamento forçado sem cobertura._ |
+ | |
+ |  |
+ | |
+ | _Figura 8 - Escoamento natural com cobertura._ |
+ | |
+ | |
+ | ## Vantagens e desvantagens da utilização de coletores solares |
+ | |
+ | **Vantagens da utilização de coletores solares** |
+ | |
+ | - Tecnologia renovável e não poluente |
+ | - Substitui os combustíveis fósseis |
+ | - Baixa manutenção |
+ | - Retorno do investimento |
+ | - Versatilidade geográfica |
+ | - Permite autossuficiência por parte do utilizador |
+ | |
+ | **Desvantagens da utilização de coletores solares** |
+ | |
+ | - Investimento inicial considerável |
+ | - Não satisfaz inteiramente as necessidades energéticas do consumidor |
+ | - Impossibilidade de produzi energia durante o período noturno |
+ | - Necessidade de utilização de baterias para acumulação de energia |
+ | - Eficiência dependente das condições meteorológicas |
+ | - Baixa produtividade nos meses de Inverno [^11]. |
+ | |
+ | |
+ | ## Panorama Nacional |
+ | |
+ | Portugal apresenta-se como um dos países da Europa com maior número de |
+ | horas de sol por ano, tornando as tecnologias de aproveitamento de luz |
+ | solar uma opção bastante viável. |
+ | |
+ | Em 2009, o governo lançou incentivos à compra de tecnologias de |
+ | aproveitamento da luz solar, tendo sido instalados cerca de 180 000 |
+ | m<sup>2</sup> de nova área, só no ano de 2010. |
+ | |
+ | Os avanços no desenvolvimento dos coletores solares e as melhorias nas |
+ | suas eficiências têm também servido de incentivo ao aumento da sua |
+ | utilização. Porém os valores de área coberta são muito baixos e existe |
+ | uma grande margem de progressão que pode ser feita. Portugal tem as |
+ | condições geográficas e meteorológicas ideias para tirar o melhor |
+ | partido deste tipo de tecnologias. |
+ | |
+ | |
+ | ## Referências |
+ | |
+ | [^1]: Alternative Energy Tutorials, [Flat Plate |
+ | Collector](http://www.alternative-energy-tutorials.com/solar-hot-water/flat-plate-collector.html), |
+ | Consultado a 24/2/2019. |
+ | |
+ | [^2]: Alternative Energy Tutorials, [Parabolic Trough Reflector](http://www.alternative-energy-tutorials.com/solar-hot-water/parabolic-trough-reflector.html), Consultado a 25/2/2019. |
+ | |
+ | [^3]: [SkyFuel](http://www.skyfuel.com/), Consultado a 25/2/2019. |
+ | |
+ | [^4]: [Revista Renováveis Magazine Nº 31 - 3º Trimestre de 2017](https://issuu.com/wendelrocha2/docs/renovaveis-magazine-3trimestre-2017), Consultado a 25/2/2019. |
+ | |
+ | [^5]: **R.K. Musunuri**, **D. Sánchez**, **R. Rodriguez**, _Solar Thermal Energy_, **Energy Engineering**, University of Gavle, October (2007). |
+ | |
+ | [^6]: [Evacuated Tube Collectors](http://www.solar365.com/solar/thermal/evacuated-tube-collectors), Consultado a 25/2/2019. |
+ | |
+ | [^7]: [Solar Evacuated Tube Collectors for Hot Water](http://www.alternative-energy-tutorials.com/solar-hot-water/evacuated-tube-collector.html), Consultado a 25/2/2019. |
+ | |
+ | [^8]: **Lun Jiang**, **Roland Winston**, [Integrated nonimaging optical design for evacuated tube solar thermal collector](http://ucsolar.org/files/public/documents/Poster-1.pdf), Consultado a 25/2/2019. |
+ | |
+ | [^9]: **F. Mahjouri**, [Vacuum Tube Liquid-Vapor (Heat-Pipe) Collectors](https://www.sssolar.co.za/docs/vacuum%20tube%20paper.pdf), Columbia, Maryland (2004). |
+ | |
+ | [^10]: Ministry of Agriculture, Food and Rural Affairs, [Solar Facts](http://www.omafra.gov.on.ca/english/engineer/facts/sol_air.htm), Ontario, Canada, Consultado a 25/2/2019. |
+ | |
+ | [^11]: [Solar Power Advantages and Disadvantages](https://www.sepco-solarlighting.com/blog/bid/115086/Solar-Power-Advantages-and-Disadvantages), Consultado a 25/2/2019. |
